旋振筛物料运动规律的计算机模拟

发布时间:2021-08-28 浏览:956

旋振筛物料运动规律的计算机模拟


        从上面分析可知,旋振筛的物料相对于筛面的位移}X和△Y由(C9)和(10)给出,这是一个变系数非线性常微分方程组,用普通的方法不易求解,下面通过数值方法,采用二阶微分方程的龙格一库塔法来求得△X和△Y,并用计算机绘出物料的运动轨迹曲线,从而可以找到其运动的特点,并且还可以得出影响运动轨迹的主要因素,选取筛机的较优参数。其计算机模拟框图如图20

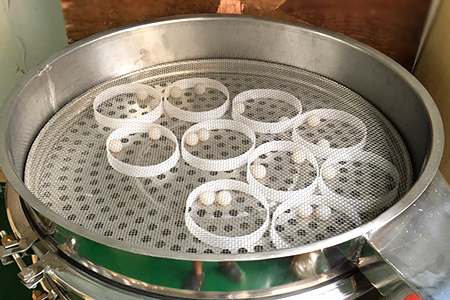

旋振筛弹跳球

        由上面计算机绘制的图线可以看出,单颗粒物料在筛面上的相对运动轨迹是按顺时针方向旋转的,取决于激振电机的正转,是从中心逐渐向边缘移动,既有宏观的输送运动,又有微观的翻滚运动。当偏心块之间的夹角不同时,物料的运动状态和轨迹不同。当其夹角在300^-450之间时,翻滚运动激烈,此时的筛分效率zui高。另外还可以看出,偏心质量mo、偏心半径r,筛机参振部分的质量M、转动惯量J和弹簧刚度,对物料的运动轨迹影响较大。m。较大时,激振力较大,物料处于抛掷运动状态,不利于筛分作业,但m。较小时,生产量小,另外微观的翻滚运动也不剧烈。偏心半径r要选得适当,即不能太大或太小。当参振部分的质量M较小时,易激振,微观的翻滚运动,宏观的螺旋输送运动速度较快,但随着M的增大激振费力,运动速度较慢。随着J的增加,摇摆运动剧烈起来,使得物料颗粒沿切线方向的惯性力增加,从而微观的翻滚运动越剧烈,宏观运动的轨迹近似于螺线,较为理想。
