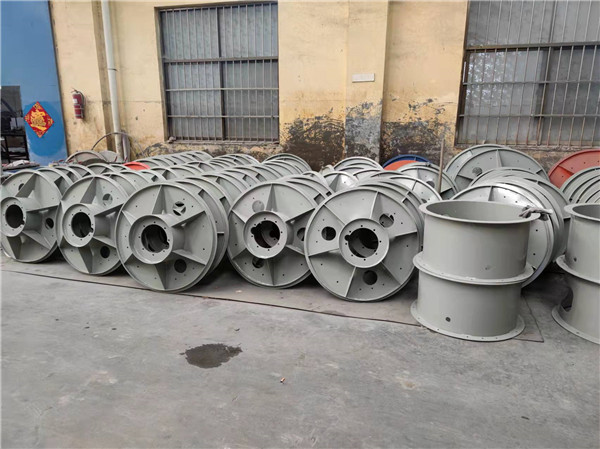

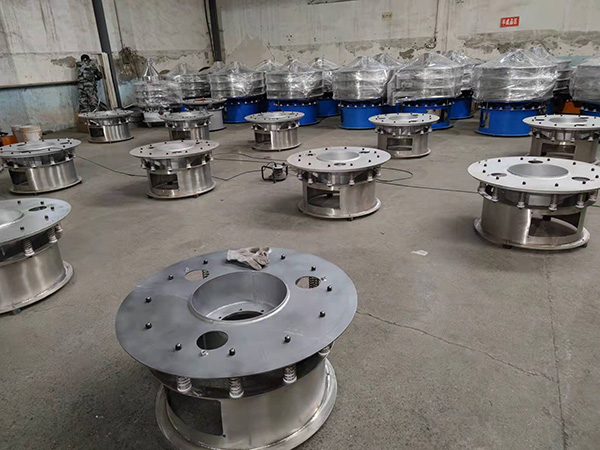

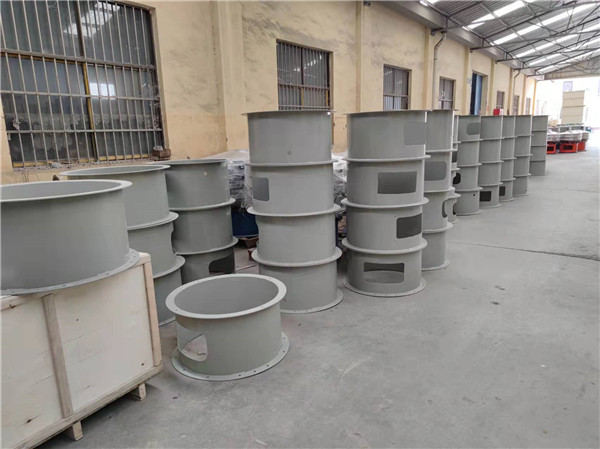

80台超声波振动筛生产赶制中

发布时间:2022-05-20 浏览:1596

超声波

1.       概述:

超声波筛分系统是一种简单实用、可靠的筛分系统,是当前网孔堵塞的有效的解决方法。可广泛应用于制药、冶金、化工、选矿、食品等要求精细筛分过滤的行业,筛分过滤精度高,有效解决因团聚、静电、强吸附性卡堵网孔等筛分难题,是国内筛分行业的一项重大技术突破。

2.       结构:

          超声波谐振电源: 机箱内置微处理器芯片,与普通的超声波相比 超声波电源输出振动为双频超声波振动,具有超声波换能器转换效率高、发热量低,筛网振动功率大,清网效率高,筛网使用寿命长的优点;并可根据超声波网架的不同工作状态进行全程数字频率自动跟踪,无需人工调整,一键式操作,方便现场使用;同时工作状态稳定,换能器使用寿命长。

l 高频连接线:超声波振荡器与超声波谐振电源之间采用电缆连接。

l  连接器: 航空连接插件。

l  振荡器: 高性能超声波转换器件。

l  超声波网架: 由外网架与共振环组成。

l  筛网: 适用于10~635目。

3.       基本工作原理:

       超声波筛分系统由超声波谐振电源、振荡器、共振环组成。超声波谐振电源产生的高频电振荡由振荡器转换成高频正弦形式的纵向振荡波,这些振荡波传到共振环上使共振环产生共振,然后由共振环将振动均匀传输至筛面。筛网上的物料在做低频三次元振动的同时,叠加上超声波振动,既可防止网孔堵塞,又可提高筛分产量和质量。

4.       一般技术数据:

超声波谐振电源:

4.1  电源输入: 交流220V±10%   50~60Hz

4.2  整机电流: 0.5A

4.3  高频电流: 0.4A

4.4  工作频率: 37KHz,双频。

4.5  工作模式: 双频振动

4.6  环境温度: -10~40

5. 使用说明:

   5.1  超声波控制箱与旋振筛分别供电,旋振筛为三相供电,超声波电源为单相供电,二者均需可靠接地。

   5.2  超声波谐振电源超声波输出端为2孔航空插头,用专用的连接线与之连接并锁紧插头螺母,另一端连接电缆的航空插头端与振荡器连接,并保证密封牢固。

   5.3  接好超声波谐振电源及超声波连接电缆线,并保证换能器与网架间用扳手拧紧。检查无误后打开超声波电源开关。红色电源指示灯亮,超声波谐振电源起动,相对应的功率指示灯亮,并进入自检与频率自动搜索状态,20秒后超声波谐振电源进入正常工作状态。用手触筛网,筛网振感明显。

   5.4 功率调整:

   超声波电源共设5个功率档位,分别是大功率的20%40%60%80%100%



按调节按键(      )可以进行功率变换。每按一次按键,会进行一次频率搜索和功率调整,并存储当前状态。
