圆形摇摆筛

发布时间:2023-05-06 浏览:728

一、YBS系列摇摆筛概述:

圆形摇摆筛的设计是为了满足大产量,高精度筛分的厂家而特殊设计的一种高  效筛分机,简单的筛分是双眼注视双手筛分。摇摆筛分机就是对此的机械模拟,它是目前有效的模拟了人工筛分运动的有效原理(筛分精度、效率、筛网寿命均是常规圆筛的5-10倍),符合所有精细与超细范围的粉末与微粒状物料,特别适合难以处理的物料。



二、YBS系列摇摆筛结构原理:

基本的回转运动与人工筛分相类似;偏心率从25到40mm可调;低速V型皮带驱动从120到360rpm可调;

每一种产品的停留时间可以通过摇摆筛的径向角与切向角朝驱动轴线方向进行调整;

因此建立水平与抛掷三维翻滚运动,物料从中心到外缘在整个筛面上均匀分散,从而以螺旋运动往轴向传播,细小颗粒从而完成了整个筛分过程;

水平与垂直加速度随着粒子的运动而增加,接近筛孔尺寸的颗粒随之成功分离;较大颗粒被运到出口处。出口处由一个可调节的导向装置控制流量,该导向装置是控制物料停留时间的另一个因素;

此次过程在每筛层之间重复进行。



三、YBS系列摇摆筛特点:

1、高达5倍的单位面积产出;

2、准确到6级分离,筛分透网率高达90%一99%;

3、使用硅橡胶球、超声波、转轮刷等高 效清网装置系统,筛孔不会堵塞;

4、密闭除尘,操作安全;

5、加速度比振动筛低4.5倍;

6、筛分零件寿命提高而维护减少;

7、噪声<75分贝;优化重理均衡,地基动态负荷低。

四、YBS系列摇摆筛筛分原理与控制图:

摇摆筛的设计原理是多层叠加,以曲柄轴驱动实现动态平衡。

在可调整倾角的刚性曲柄轴的驱动作用下,筛体可实现三维空间运动。即在圆周运动的基础上叠加垂直方向的上下运动,摆动的频率随 旋转速度、偏心度、径向角和切向角调整的大小而变化。

由于这种独特的设计,由此形成其工作参数的组合可以无穷的多,使得被筛分的颗粒或粉末可以所期望的速度在筛网层面上呈螺旋渐开运动,达到期望物料滞留在筛网层上的时间。所以说摇摆筛是一款非常经典惯用的筛分、过滤设备。而且他的筛分精度之高,可高达90-99%,这对于机械式筛分来说是比较可喜的,这还源于它是采用的仿人工筛分的原理,将手工筛分动作的"筛"平面圆周运动,和"簸"向上抛物料,这两种运动形式***好的结合在一起,这也突出了另一优点:可使筛分精度、筛分效率、筛网寿命在普通旋振筛的基础提高到5-10倍 。

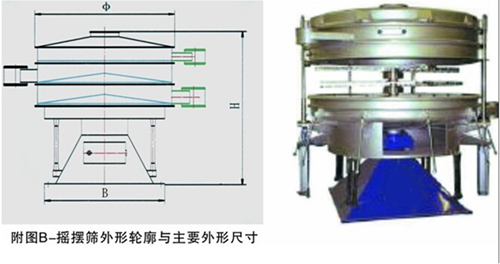

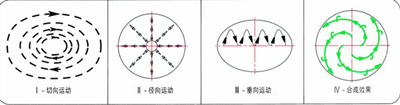

摇摆筛筛分过程中它的运动轨迹和筛分曲线我们可通过特定的工具制作出来,下面的图能很好的反映出摇摆筛工作过程中筛分物料的运动轨迹:

1_副本



五、YBS系列摇摆筛高  效的清网装置系统:

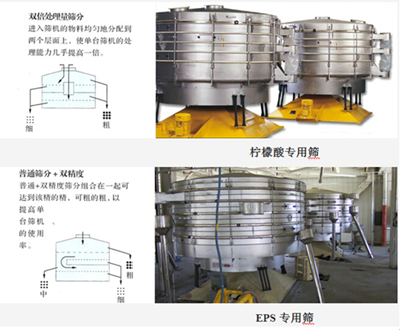

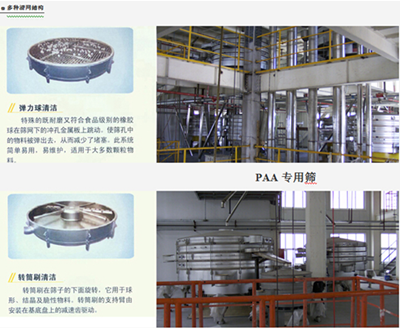

精细筛网的网眼经常被颗粒、粉尘或静电聚集堵塞,这会影响筛分设备的工作性能并对筛分机的筛分精度有所影响。因此根据不同的筛分产品选择相应的清网装置系统具有重要的意义。振威摇摆筛分机采用圆形层叠式构造并具有三维运动效果, 非常容易安装各类清网装置系统。




2_副本3_副本4_副本5_副本

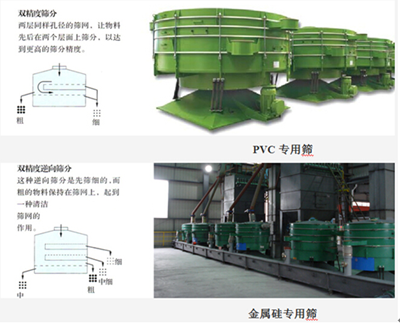

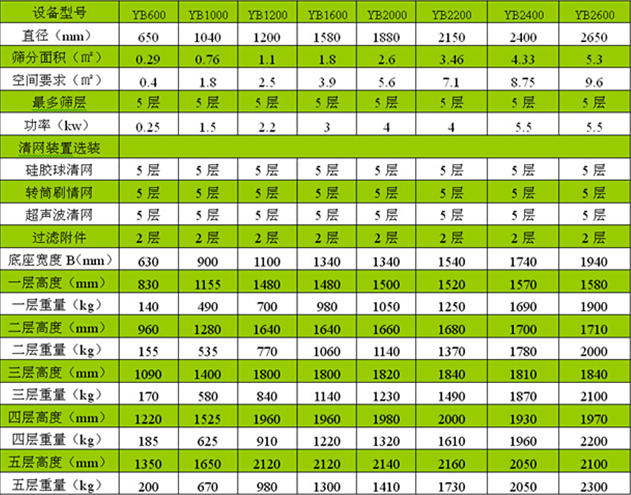

六、YBS系列摇摆筛技术参数:
